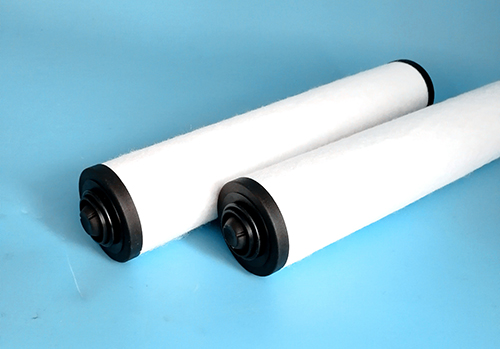

旋片式真空泵(简称旋片泵)是一种油封式机械真空泵。因此在使用的过程中需要安装真空泵过滤器。其工作压强范围为101325~1.33×10-2(Pa)属于低真空泵。它可以单独使用，也可以作为其它高真空泵或超高真空泵的前级泵。它已广泛地应用于冶金、机械、军工、电子、化工、轻工、石油及医药等生产和科研部门。

旋片泵可以抽除密封容器中的干燥气体，若附有气镇装置，还可以抽除一定量的可凝性气体。但它不适于抽除含氧过高的，对金属有腐蚀性的、对泵油会起化学反应以及含有颗粒尘埃的气体，如果气体中含有颗粒杂质水油等应该在进气口安装真空泵过滤器，避免真空系统受到污染。

旋片泵是真空技术中最基本的真空获得设备之一。旋片泵多为中小型泵。旋片泵有单级旋片泵和双级旋片泵两种。所谓双级旋片泵，就是在结构上将两个单级旋片泵串联起来。一般多做成双级的，以获得较高的真空度。 旋片泵的抽速与入口压强的关系规定如下：在入口压强为1333Pa、1.33Pa和1.33×10-1(Pa)下，其抽速值分别不得低于泵的名义抽速的95%、50%和20%。不同的抽速应该匹配不同的真空泵过滤器。

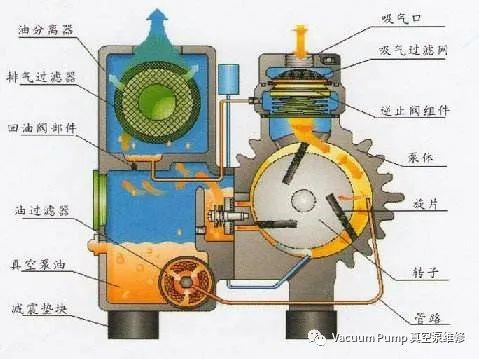

旋片泵主要由泵体、转子、旋片、端盖、弹簧等组成。在旋片泵的腔内偏心地安装一个转子，转子外圆与泵腔内表面相切(二者有很小的间隙)，转子槽内装有带弹簧的二个旋片。旋转时，靠离心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触，转子旋转带动旋片沿泵腔内壁滑动。通过转子的不停旋转，将气体带入最后从排气口排出，排气口也需要安装真空泵过滤器，以降低排气对空气的污染，起到环保的作用。

两个旋片把转子、泵腔和两个端盖所围成的月牙形空间分隔成A、B、C三部分。当转子按箭头方向旋转时，与吸气口相通的空间A 的容积是逐渐增大的，正处于吸气过程。而与排气口相通的空间C的容积是逐渐缩小的，正处于排气过程。居中的空间B的容积也是逐渐减小的，正处于压缩过程。由于空间A的容积是逐渐增大(即膨胀)，气体压强降低，泵的入口处外部气体压强大于空间A内的压强，因此将气体吸入。当空间A与吸气口隔绝时，即转至空间B的位置，气体开始被压缩，容积逐渐缩小，最后与排气口相通。当被压缩气体超过排气压强时，排气阀被压缩气体推开，气体穿过油箱内的油层经过真空泵过滤器排至大气中。由泵的连续运转，达到连续抽气的目的。如果排出的气体通过气道而转入另一级(低真空级)，由低真空级抽走，再经低真空级压缩后排至大气中，即组成了双级泵。这时总的压缩比由两级来负担，因而提高了极限真空度。

现在明白旋片式真空泵的工作原理了吧，从上面可以知道真空泵过滤器对于旋片泵是非常重要的，滤哥过滤器，为您的真空生产线保驾护航。
